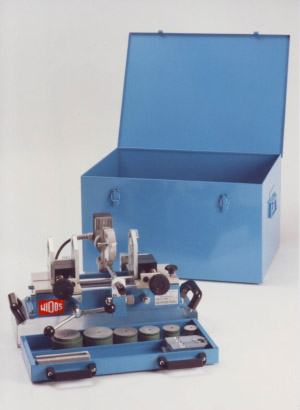

Widos 75 Muffenschweißmaschine DA 20 – DA 75 mm



Schweißmaschine für die Heizelement-Muffenschweißung von PE-, PP- und PVDF- Rohren und Formteilen von DA 20 bis DA 75.



Die Bewegung zum Muffenschweißen wird über ein Transportrad und eine Zahnstange gesteuert.



Zur Aufnahme der Werkstücke stehen gehärtete Stahl-Prismenspannwerkzeuge zur Verfügung, die ein außendurchmesserunabhängiges Spannen ermöglichen. Rohrseitig ist eine Doppelspannung, fittingseitig eine Einfachspannung mit Einlegeanschlag vorhanden.



Die beiden Werkzeugschlitten sind axial ausrichtbar. Zum einfachen Einlegen des Rohres und der Muffenformstücke besitzt die Maschine einen automatischen Einlegeanschlag.



Das in die Maschine einschwenkbare, elektronisch gesteuerte Heizelement (230 V/630 W) nimmt die antihaft-beschichteten Heizwerkzeuge auf, kann aus der Prismenhalterung genommen werden und zum externen Einsatz in einer Tischabstellvorrichtung aufgenommen werden.

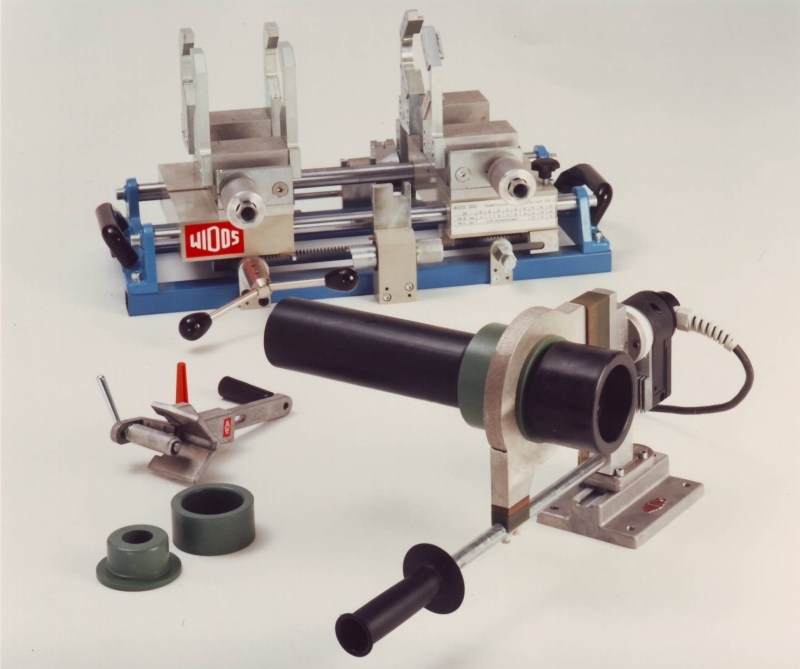

Widos 3500 Muffenschweißmaschine DA 20 – DA 125 mm





Schweißmaschine für die Heizelement-Muffenschweißung von PE-, PP-, PB- und PVDF-Rohren und Formteilen von DA 20 bis DA 125. Die Maschine ist auf einem stabilen Rahmen montiert. Die Bewegung der Schlitten erfolgt über Transportrad und Zahnstange. Durch die stufenlos einstellbare Prismenspannung können alle Außendurchmesser gespannt werden, rohrseitig befindet sich ein Doppelprisma, auf der Fittingseite ist ein Einlegestopp angebracht, die Begrenzung der Einschubtiefe ist durch einen durchmesserabhängigen Drehknopf sichergestellt. Beide Seiten sind zum Ausrichten der Fügeteile axial ausrichtbar, das Positionieren geschieht über einen Einlegeanschlag.



Der einschwenkbare Heizelementhalter für das Muffenheizelement (230 V/1100 W) ist auf der Maschine aufgebaut. In Verbindung mit einer Tischabstellvorrichtung kann das Heizelement aus dem Halter genommen und als Handheizelement benutzt werden, mit Ein-/Ausschalter, elektro-nischer Temperatureinstellung und -überwachung gemäß DVS 2208.

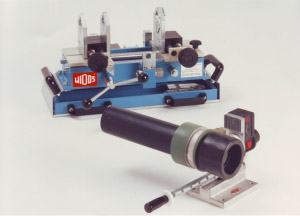

Widos 3600 Muffenschweißmaschine DA 63 – DA 160 mm


Schweißmaschine für die Heizelement-Muffenschweißung von PE-, PP-, PB- und PVDF-Rohren und Formteilen von DA 63 bis DA 160. Die Maschine ist auf einem stabilen Rahmen montiert. Die Bewegung der Schlitten erfolgt über Transportrad und Zahnstange. Durch die stufenlos einstellbare Prismenspannung können alle Außendurchmesser gespannt werden, rohrseitig befindet sich ein Doppelprisma, auf der Fittingseite ist ein Einlegestopp angebracht, die Begrenzung der Einschubtiefe ist durch einen durchmesserabhängigen Drehknopf sichergestellt. Beide Seiten sind zum Ausrichten der Fügeteile axial ausrichtbar, das Positionieren geschieht über einen Einlegeanschlag.



Der einschwenkbare Heizelementhalter für das Muffenheizelement (230 V/1100 W) ist auf der Maschine aufgebaut. In Verbindung mit einer Tischabstellvorrichtung kann das Heizelement aus dem Halter genommen und als Handheizelement benutzt werden, mit Ein-/Ausschalter, elektro-nischer Temperatureinstellung und -überwachung gemäß DVS 2208.

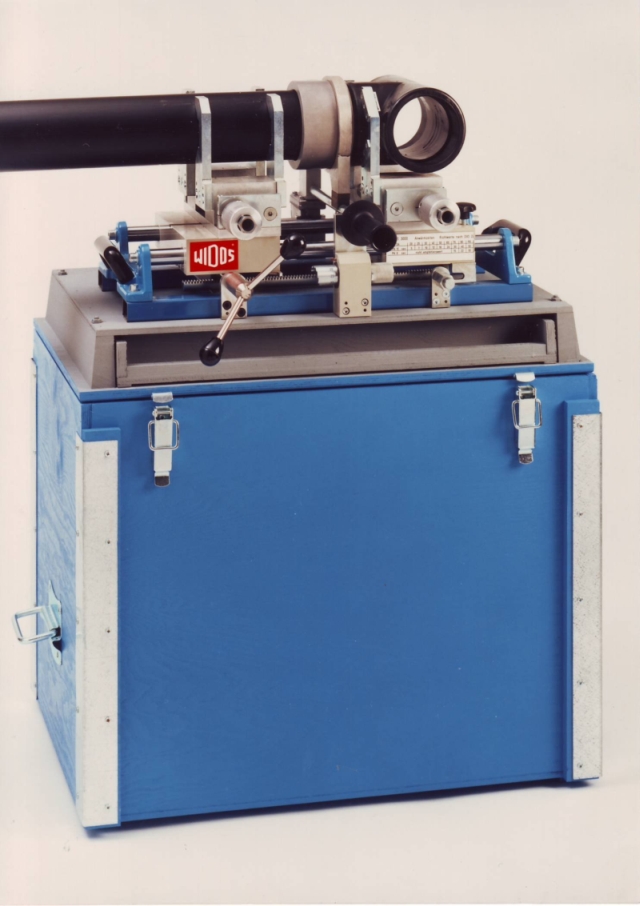

Widos 2500 Kombi Stumpfschweißen DA 50 – DA 160 mm und Muffenschweißen DA 20 – DA 125 mm


Schweißmaschine für die Heizelement-Muffenschweißung von PE-, PP- und PVDF-Rohren und Formteilen von DA 20 bis DA 125 und für die Heizelement-Stumpfschweißung von PE-, PP- und PVDF-Rohren und Formteilen von DA 50 bis DA 160 SDR 7,25. Komplett mit Einstellvorrichtung und Skala für den Schweißdruck, elektrischem Planhobel mit Kettenantrieb in geschlossenem Alugehäuse und Spanabfuhr nach außen, Werkzeugtisch auf hochwertigen Prismenführungen mit stabilem Grundrahmen.
